SwitchBotWin アプリケーション仕様書

1. 概要

SwitchBotWin は、SwitchBot API v1.1 を利用してスマートホームデバイスをWindows PCから一元管理・操作するためのWPFデスクトップアプリケーションである。

項目	内容
フレームワーク	WPF（.NET 8.0）
言語	C# 12
アーキテクチャ	MVVM（Model-View-ViewModel）
バージョン	1.0.0
対象OS	Windows 10 / 11
外部依存	System.Security.Cryptography.ProtectedData 8.0.0

2. アプリケーション構成

2.1 ディレクトリ構成

SwitchBotWin/
├── Models/              # データモデル
│   └── Enums/           # 列挙型定義
├── ViewModels/          # ビューモデル（MVVM）
├── Views/               # XAML画面・パネル
├── Services/            # ビジネスロジック・API通信
├── Converters/          # WPFバインディング用値変換
├── Helpers/             # ユーティリティクラス
├── Themes/              # ダーク/ライトテーマ定義
└── Assets/              # 効果音ファイル等

2.2 アーキテクチャ図

graph TD
    subgraph View
        MW["MainWindow"]
        DP["DashboardPanel"]
        ACP["AirConditionerPanel"]
        TVP["TvPanel"]
        LP["LightPanel"]
        FP["FanPanel"]
        GRP["GenericRemotePanel"]
        PDP["PhysicalDevicePanel"]
        MEP["MacroEditorPanel"]
        SD["SettingsDialog"]
        AD["AboutDialog"]
        STD["StatsDialog"]
    end

    subgraph ViewModel
        MVM["MainViewModel"]
        ACVM["AirConditionerViewModel"]
        TVVM["TvViewModel"]
        LVM["LightViewModel"]
        FVM["FanViewModel"]
        GRVM["GenericRemoteViewModel"]
        PDVM["PhysicalDeviceViewModel"]
        MEVM["MacroEditorViewModel"]
        SVM["SettingsViewModel"]
        SCVM["SensorCardViewModel"]
    end

    subgraph Service
        API["SwitchBotApiClient"]
        DM["DeviceManager"]
        MM["MacroManager"]
        SM["SettingsManager"]
        TM["ThemeManager"]
        WM["WindowStateManager"]
        SS["SoundService"]
        ASM["AcStatusManager"]
    end

    subgraph External
        SBAPI["SwitchBot API v1.1"]
    end

    MW --> MVM
    MVM --> DM
    MVM --> MM
    MVM --> SM
    MVM --> API
    API --> SBAPI
    DM --> API
    MM --> API

3. 認証・セキュリティ

3.1 API認証

SwitchBot API v1.1 のHMAC認証方式を使用する。

項目	内容
認証方式	HMAC-SHA256 署名
必要情報	Open Token、Secret Key
ヘッダー	`Authorization`（Token）、`sign`（HMAC署名）、`t`（タイムスタンプ）、`nonce`（UUID）

3.2 認証情報の保存

項目	内容
暗号化方式	Windows DPAPI（`DataProtectionScope.CurrentUser`）
保存形式	Base64エンコードされた暗号文をJSON形式で保存
保存先	`%APPDATA%/SwitchBotWin/settings.json`
書き込み方式	アトミック書き込み（一時ファイル → リネーム）

3.3 接続テスト

設定ダイアログにて、入力したToken/Secretで一時的なAPIクライアントを生成し、デバイス一覧APIを呼び出すことで接続確認を行う。テスト成功後にのみ保存ボタンが有効化される。

4. デバイス管理

4.1 対応デバイス分類

4.1.1 赤外線リモコンデバイス（`InfraredRemoteDevice`）

SwitchBot Hub経由で制御される赤外線リモコン仮想デバイス。

リモコン種別	API値	専用ViewModel	操作
エアコン	`Air Conditioner`	`AirConditionerViewModel`	電源ON/OFF、温度設定（16〜30℃）、モード切替、風量調整、一括送信
テレビ	`TV`	`TvViewModel`	電源ON/OFF、CH切替、音量、ミュート、チャンネル番号直接入力（1〜12）
照明	`Light`	`LightViewModel`	電源ON/OFF、明るさUP/DOWN、色温度UP/DOWN
扇風機	`Fan`	`FanViewModel`	電源ON/OFF、風量3段階、スイング、タイマー
DVD	`DVD`	`GenericRemoteViewModel`	電源ON/OFF + メディアプレーヤーコマンド
セットトップボックス	`Set Top Box`	`GenericRemoteViewModel`	同上
ストリーマー	`Streamer`	`GenericRemoteViewModel`	同上
スピーカー	`Speaker`	`GenericRemoteViewModel`	電源ON/OFF + 音量/ミュート
プロジェクター	`Projector`	`GenericRemoteViewModel`	電源ON/OFF
カメラ	`Camera`	`GenericRemoteViewModel`	電源ON/OFF
空気清浄機	`Air Purifier`	`GenericRemoteViewModel`	電源ON/OFF
給湯器	`Water Heater`	`GenericRemoteViewModel`	電源ON/OFF
その他	`Others`	`GenericRemoteViewModel`	電源ON/OFF

4.1.2 物理デバイス（`SwitchBotDevice`）

SwitchBotの物理製品。制御デバイスとデータデバイスに分類される。

制御デバイス:

Bot（スイッチ操作）
Curtain / Curtain 3（カーテン開閉）
Smart Lock / Smart Lock Pro（施錠/解錠）
Plug / Plug Mini（JP/US）（電源プラグ制御）
Robot Vacuum Cleaner S1 / S1 Plus / S10（掃除機）
Hub 2 / Hub 3（ハブ＋センサー）

データデバイス（センサー）:

Meter / MeterPlus / WoIOSensor（温湿度計）
MeterPro / MeterPro(CO2)（温湿度+CO2計）
Hub 2 / Hub 3（温湿度+照度センサー）
Motion Sensor（人感センサー）
Contact Sensor（開閉センサー）

4.2 デバイスキャッシュ

項目	内容
保存先	`%APPDATA%/SwitchBotWin/device_cache.json`
保存内容	物理デバイスリスト、IRリモコンリスト、最終更新日時、デバイス表示順序、カテゴリ表示順序
更新タイミング	API取得成功時、デバイス状態変更時（エアコン設定送信等）
マージ戦略	API更新時に既存キャッシュの最終状態（`LastState`）を新データにマージ

4.3 デバイス表示順序

ユーザーがドラッグ&ドロップで並び替えた順序はカテゴリごとに保存される。

カテゴリキー	内容
`remotes`	IRリモコンデバイス
`sensors`	センサーデバイス
`physical`	制御デバイス
`macros`	マクロ
`system`	システム情報

5. エアコン制御

5.1 操作仕様

操作	コマンド	パラメータ
電源ON	`turnOn`	`default`
電源OFF	`turnOff`	`default`
一括設定	`setAll`	`温度,モード,風量,電源` (例: `26,2,1,on`)

5.2 運転モード（`AcMode`）

enum値	モード名	備考
1	自動	デフォルト
2	冷房	–
3	除湿	–
4	送風	温度設定無効
5	暖房	–

5.3 風量（`FanSpeed`）

enum値	風量
1	自動（デフォルト）
2	弱
3	中
4	強

5.4 温度範囲

最小: 16℃
最大: 30℃
デフォルト: 26℃
Math.Clamp で範囲制限

5.5 エアコン状態管理

最後に送信したエアコンの設定（温度、モード、風量、電源）を以下の2箇所で永続化する。

デバイスキャッシュ: DeviceManager.UpdateLastState() で device_cache.json 内の LastState を更新
ステータステキスト: AcStatusManager で ac_status.txt に表示用テキストを保存

6. マクロ機能

6.1 概要

複数のデバイスコマンドを順次実行する自動化機能。条件分岐（センサー値判定）と待機ステップをサポートする。

6.2 マクロモデル（`Macro`）

プロパティ	型	説明
`Id`	`string`	GUID（一意識別子）
`Name`	`string`	表示名（デフォルト:「新しいマクロ」）
`Icon`	`string`	アイコン絵文字（デフォルト: ⚡）
`Description`	`string`	説明文
`Steps`	`List<MacroStep>`	ステップリスト
`IsEnabled`	`bool`	有効/無効フラグ
`CreatedAt` / `UpdatedAt`	`DateTime`	作成/更新日時（UTC）

6.3 マクロステップ種別（`MacroStepType`）

種別	説明
`Command`	デバイスにAPIコマンドを送信
`Delay`	指定時間（ミリ秒）待機
`Condition`	センサー値を条件判定し、不成立時にスキップまたは中断

6.4 条件分岐（`MacroCondition`）

プロパティ	説明
`DeviceId`	判定対象のセンサーデバイスID
`Property`	判定対象プロパティ（`temperature`、`humidity`、`moveDetected`、`openState`等）
`Operator`	比較演算子（`==`、`!=`、`>`、`<`、`>=`、`<=`）
`Value`	比較値
`Action`	条件不成立時の動作（`Skip`: 次のConditionまでスキップ / `Abort`: マクロ中断）

6.5 マクロ実行フロー

flowchart TD
    Start["マクロ実行開始"] --> Validate["バリデーション：参照デバイスの存在確認"]
    Validate -->|NG| Error["エラーメッセージ返却"]
    Validate -->|OK| Loop["ステップ順次実行ループ"]
    Loop --> Type{"ステップ種別"}

    Type -->|Command| Send["APIにコマンド送信"]
    Send --> Sound["効果音再生"]
    Sound --> Next["次のステップへ"]

    Type -->|Delay| Wait["指定時間待機"]
    Wait --> Next

    Type -->|Condition| Eval["センサー値取得＆条件判定"]
    Eval -->|成立| Next
    Eval -->|不成立 + Skip| SkipToNext["次のConditionまでスキップ"]
    Eval -->|不成立 + Abort| Abort["マクロ中断"]

    Next -->|残りあり| Loop
    Next -->|全完了| Done["完了"]

6.6 マクロ保存

項目	内容
保存先	`%APPDATA%/SwitchBotWin/macros.json`
形式	`MacroStore`（`macros` プロパティに全マクロを格納）
保存タイミング	作成/更新/削除時に自動保存（デバウンス付き）
排他制御	`SemaphoreSlim` によるロック

6.7 仮想マクロ実行

保存されていない編集中のマクロデータを使用して直接実行する機能。マクロエディタのテスト実行で使用される。

7. センサー監視

7.1 対応センサー情報

デバイス種別	取得可能データ
Meter / MeterPlus / WoIOSensor	温度、湿度、バッテリー
MeterPro	温度、湿度、バッテリー
MeterPro(CO2)	温度、湿度、CO2濃度、バッテリー
Hub 2 / Hub 3	温度、湿度、照度レベル
Motion Sensor	動体検知状態、明るさ、バッテリー
Contact Sensor	開閉状態、明るさ、バッテリー

7.2 自動更新

項目	内容
更新間隔	10分（`DispatcherTimer`）
初回取得	アプリ起動時にAPIから全センサーのステータスを取得
手動更新	更新ボタン押下時に全デバイス＋センサーを再取得

7.3 ダッシュボード表示

SensorCardViewModel としてカード形式で表示
温度・湿度・明るさ・CO2・バッテリーを絵文字付きテキストで表示
SensorDisplayHelper でセンサー値のフォーマット・日本語変換を行う

8. ダッシュボード

8.1 構成

ダッシュボードはデバイス未選択時に表示されるホーム画面で、以下のセクションから成る。

セクション	内容
リモコン	登録済みIRリモコンデバイスのカード一覧
センサー	センサーカード（温湿度・CO2・バッテリー等）
デバイス	物理デバイス（Bot、カーテン、ロック、プラグ等）
マクロ	マクロカード（ホバー時に実行/編集ボタン表示）
システム	最終更新時刻、API残量、エアコン直近送信状態

8.2 カテゴリ順序管理

各セクションの表示順序はドラッグ&ドロップで変更可能
編集モード（IsEditMode）のON/OFFで切り替え
順序は device_cache.json 内の categoryOrder に保存

8.3 各セクションの折りたたみ

左ペインとダッシュボードそれぞれで独立した展開/折りたたみ状態を保持する。

9. UI仕様

9.1 メイン画面構成

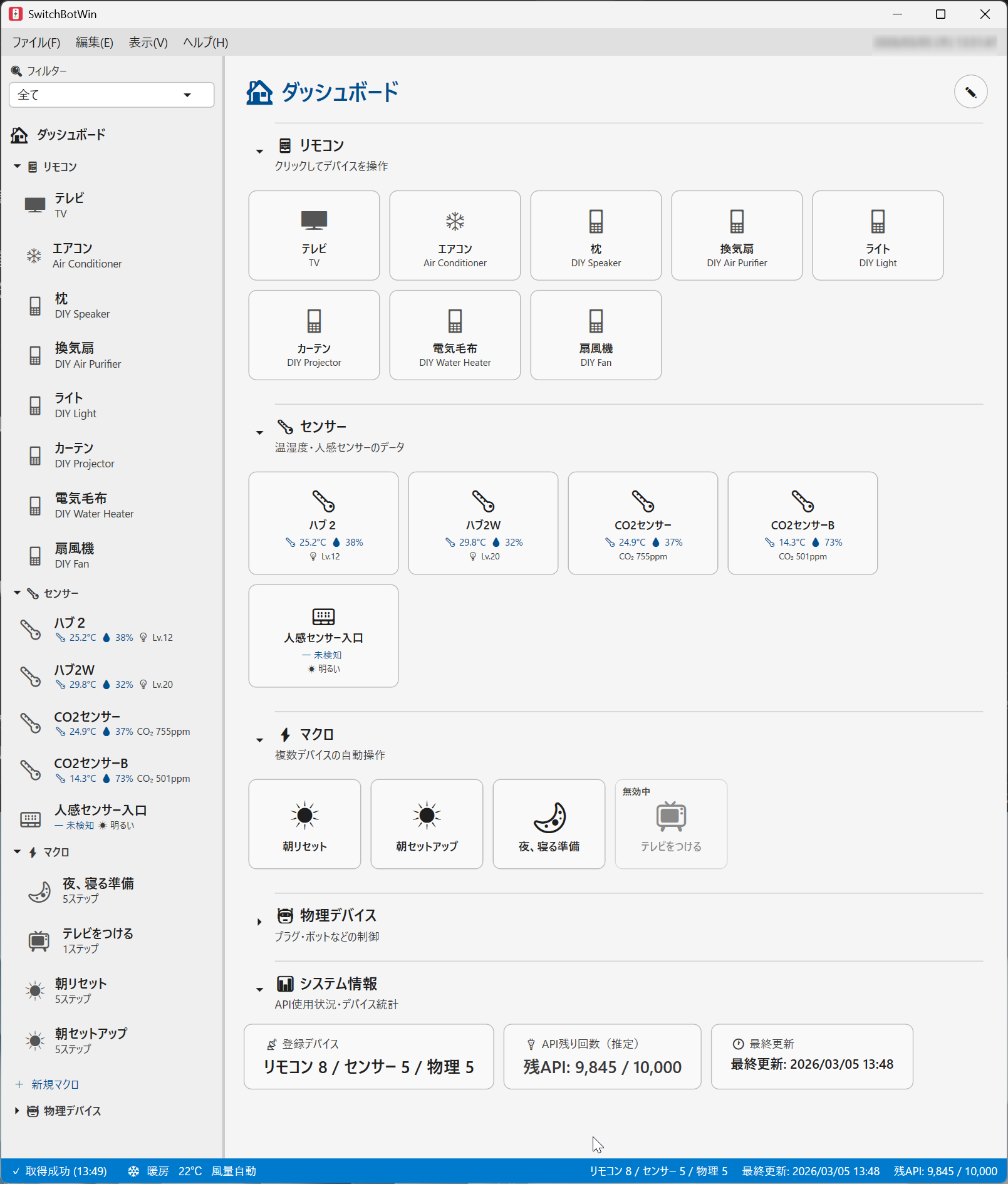

ライトモード

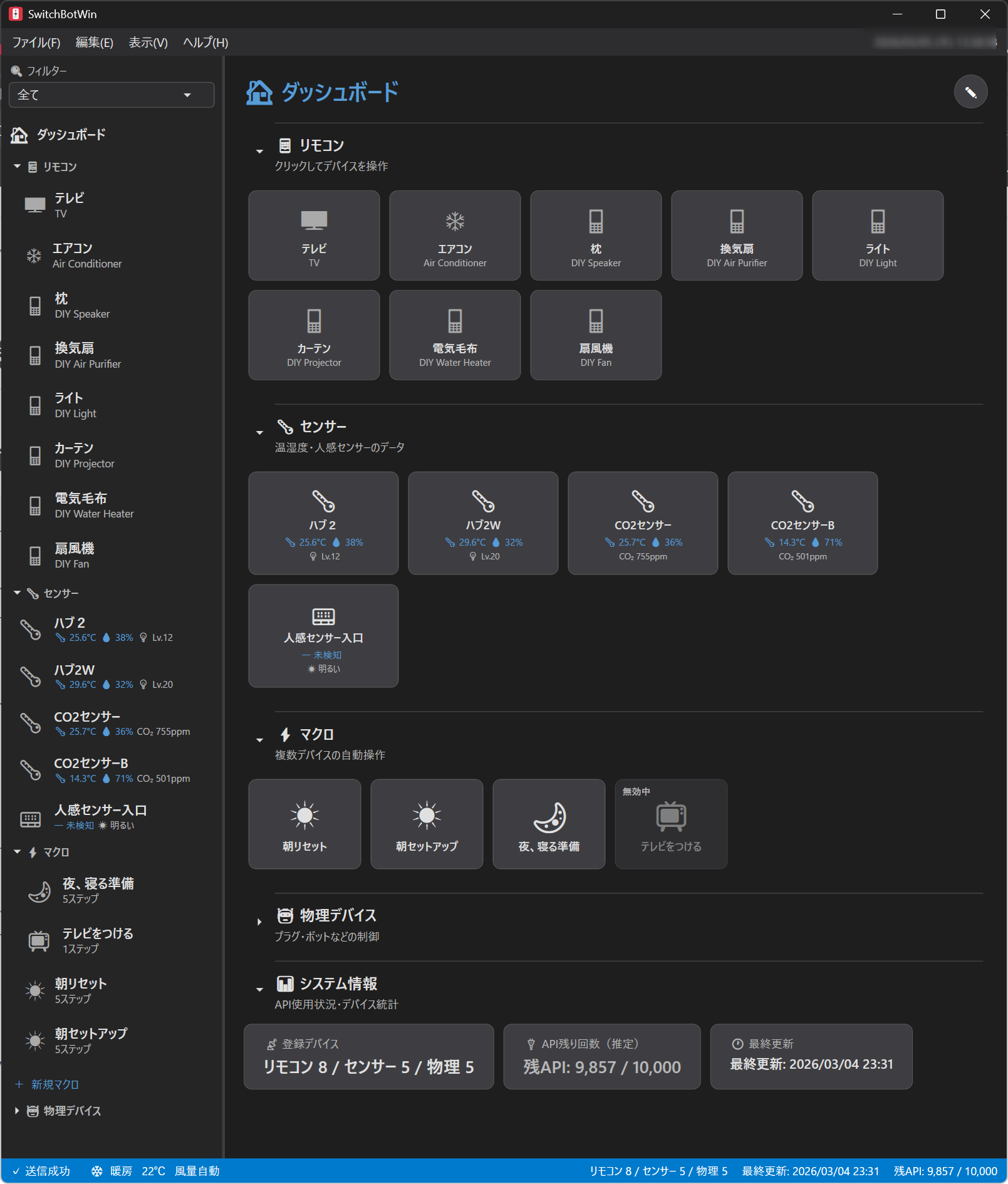

ダークモード

9.2 フィルター機能

左ペインのフィルターは接続中デバイスに基づいて動的に構築される。

フィルター	表示対象
全て	全デバイス表示
エアコン	IRリモコン（Air Conditioner）
テレビ	IRリモコン（TV）
照明	IRリモコン（Light）
扇風機	IRリモコン（Fan）
DVD / セットトップボックス / ストリーマー / スピーカー	各IRリモコン種別
その他	主要種別以外のIRリモコン
温湿度計	Meter系センサー
人感センサー	Motion/Contactセンサー
ボット / カーテン / ロック / プラグ / ハブ	各物理デバイス
マクロ	マクロのみ

9.3 テーマ

項目	内容
テーマ検出	Windowsレジストリ（`AppsUseLightTheme`）からOS設定を読み取り
切り替え方式	`ResourceDictionary` の動的差し替え
リアルタイム追従	`SystemEvents.UserPreferenceChanged` でOS変更を監視
タイトルバー	DWM API（`DwmSetWindowAttribute`）でダークモード対応
テーマファイル	`DarkTheme.xaml` / `LightTheme.xaml`

9.4 ウィンドウ状態の保存・復元

保存項目	デフォルト値
位置（Left, Top）	100, 100
サイズ（Width, Height）	1000 × 650
最大化状態	false
左ペイン幅	260px
選択フィルター	「全て」
選択デバイスID	null
各セクション展開状態	全てtrue

保存先: %APPDATA%/SwitchBotWin/windowstate.json

9.5 効果音

項目	内容
ファイル	`Assets/pi.wav`
再生タイミング	コマンド送信成功時
再生方式	`SoundPlayer.Play()`（非同期、UIノンブロッキング）
キャッシュ	`SoundPlayer`インスタンスを初回生成後に再利用

9.6 ドラッグ&ドロップ

ダッシュボード: カテゴリセクションの並び替え
左ペイン: カテゴリ内デバイスの並び替え
DragScrollBehavior: ドラッグスクロールのUX改善（ドラッグ閾値、編集モード連携）

10. API通信

10.1 エンドポイント

操作	メソッド	エンドポイント
デバイス一覧取得	GET	`/v1.1/devices`
コマンド送信	POST	`/v1.1/devices/{deviceId}/commands`
ステータス取得	GET	`/v1.1/devices/{deviceId}/status`

10.2 リトライ機構

項目	内容
最大リトライ回数	3回
バックオフ方式	エクスポネンシャルバックオフ
リトライ対象	`HttpRequestException`、`TaskCanceledException`、HTTPステータス 429/500/502/503/504

10.3 レート制限管理

項目	内容
日次上限	10,000回
ヘッダー読み取り	`X-RateLimit-Remaining`、`X-RateLimit-Limit`
ローカルカウンター	API成功時にインクリメント、日付変更でリセット
永続化ファイル	`%APPDATA%/SwitchBotWin/api_call_count.json`
警告色	残り ≤ 100: 赤、残り ≤ 500: 黄

11. データ永続化

11.1 保存ファイル一覧

全ファイルは %APPDATA%/SwitchBotWin/ 配下に保存される。

ファイル名	内容	管理クラス
`settings.json`	DPAPI暗号化済みAPI認証情報	`SettingsManager`
`device_cache.json`	デバイス一覧・表示順序・最終状態	`DeviceManager`
`macros.json`	マクロ定義	`MacroManager`
`windowstate.json`	ウィンドウ位置・サイズ・展開状態	`WindowStateManager`
`api_call_count.json`	API呼び出しカウンター	`SwitchBotApiClient`
`ac_status.txt`	エアコン直近送信ステータス	`AcStatusManager`

11.2 書き込み方式

ファイル破損防止のため、アトミック書き込み（一時ファイル作成 → File.Move でリネーム）を採用。

12. ダイアログ

12.1 設定ダイアログ（`SettingsDialog`）

SwitchBot APIの認証情報（Token/Secret）を設定する。

操作	説明
接続テスト	入力したToken/Secretでデバイス一覧APIを呼び出しテスト
保存	テスト成功後にDPAPI暗号化して保存

12.2 バージョン情報ダイアログ（`AboutDialog`）

アプリケーションのバージョン情報を表示する。

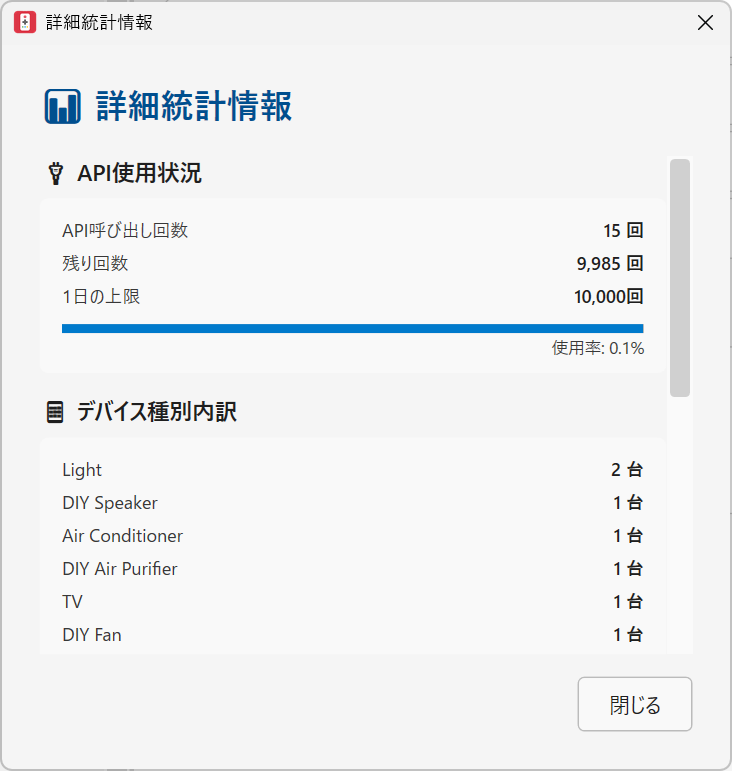

12.3 詳細統計ダイアログ（`StatsDialog`）

API使用状況、デバイス統計、センサー情報などの詳細データを閲覧できる。

13. コンバーター一覧

コンバーター	機能
`BoolToVisibilityConverter`	`bool` → `Visibility` 変換
`InverseBoolConverter`	`bool` の反転
`InverseBoolToVisibilityConverter`	`bool` 反転 → `Visibility`
`EnumToBoolConverter`	`enum` 値と `bool` の相互変換
`EqualityConverter`	値の等価比較 → `bool`
`NullToFalseConverter`	`null` → `false` 変換
`RemoteTypeToIconConverter`	リモコン種別 → アイコン文字列
`StringEqualityMultiConverter`	複数文字列の等価比較

14. エラーハンドリング

14.1 API通信エラー

SwitchBotApiException: API固有エラー（HTTPステータスコード付き）
HTTPステータス別のエラーメッセージ生成
ステータスバーにエラーメッセージを表示

14.2 ファイルI/Oエラー

全てのファイル操作は try-catch でラップし、失敗時はデフォルト値を返す/無視する設計。アプリケーションのクラッシュを防止する。

14.3 マクロ実行時バリデーション

参照デバイスの存在確認（削除されたデバイスを検知）
キャンセルトークン対応（実行中のキャンセル可能）
ステップ単位のエラーハンドリング

15. テスト

15.1 テスト構成

テストプロジェクトは Tests/ ディレクトリに配置され、[InternalsVisibleTo("Tests")] により内部メンバーへのアクセスが許可されている。

16. 起動・終了フロー

16.1 起動フロー

flowchart TD
    A["アプリケーション起動"] --> B["設定ファイル読み込み"]
    B -->|設定なし| C["設定ダイアログ表示"]
    B -->|設定あり| D["APIクライアント初期化"]
    C -->|保存成功| D
    D --> E["テーマ初期化（OS設定読み取り）"]
    E --> F["キャッシュから同期復元（InitializeFromCache）"]
    F --> G["ウィンドウ状態復元"]
    G --> H["メインウィンドウ表示"]
    H --> I["非同期初期化（InitializeAsync）"]
    I --> J["APIからデバイス一覧取得"]
    J --> K["センサーステータス取得"]
    K --> L["定期更新タイマー開始（10分）"]

16.2 終了フロー

ウィンドウ状態の保存（位置・サイズ・選択状態・展開状態）
APIコールカウンターの保存
テーマ監視の停止
タイマーの停止
リソースの解放（IDisposable）
